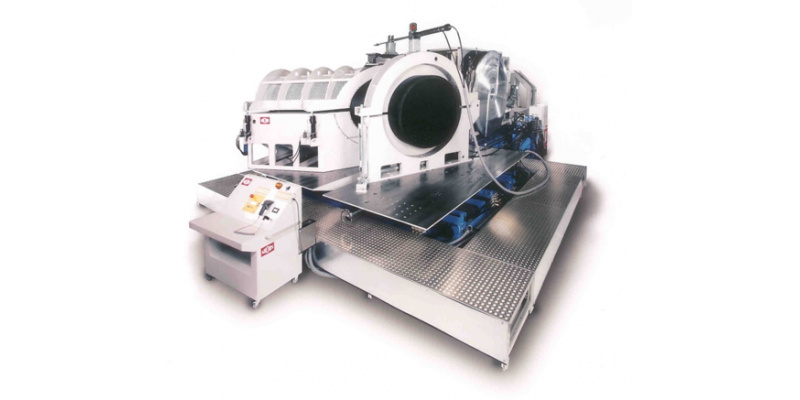

WIDOS 16000 WM / 16000 WS CNC

Dielenské zariadenia na zváranie na tupo rúr a tvaroviek z PE, PP a PVDF, pre priemery od DA 800 do DA 1600 mm s hydraulickým posuvom, resp. servopohonom upínacích čeľustí. Zváracie zariadenie je montované na robustnom základovom ráme, na ktorom sú umiestnené dva pohyblivé zváracie stoly. Ako alternatívu je možné dodať so zariadením riadiacu jednotku CNC. Upínacie čeľuste sú natáčateľné o 15°, resp. 22,5° pre možnosť zvárania segmentových oblúkov, resp. T-kusov.

* k zariadeniu je k dispozícii nadstavba pre výrobu zváraných 45°, 60° a 90° T-kusov do dimenzie DA 1600

Zváracie zariadenie je montované na stabilnom oceľovom základovom ráme a je osadené dvoma pohyblivými pracovnými stolmi, ktoré sú vedené v precíznych vodiacich tyčiach. Posuv pracovných stolov je zabezpečovaný hydraulickým agregátom. Upínacie čeľuste sú upevnené na pracovných stoloch a pre zváranie segmentových oblúkov, resp. T-kusov sú natáčateľné o 15°, resp. 22,5°. Pre upevnenie menších dimenzií rúr je možné dodať redukčné upínacie vložky. Upínanie zváraných dielov je štandardne manuálne, podľa požiadavky je možné dodať hydraulické upínanie.

Plávajúce uloženie pracovných stolov umožňuje stabilné uchytenie nahrievacieho telesa (zrkadla) a rovinného hoblíka, ktorých lineárny posuv medzi upínacie čeľuste je ovládaný pneumaticky a zaručuje tým vysoké nároky na kvalitu a ich dlhú životnosť. Nahrievacie teleso je opatrené nelepivou (antiadhéznou) povrchovou vrstvou a elektronickou reguláciou teploty. Rovinný hoblík je opatrený reťazovým prevodom v uzavretom hliníkovom telese a poháňaný trojfázovým elektromotorom, optimalizovaným na vysoký rezný výkon a tichý chod.
