WIDOS 8000 WM

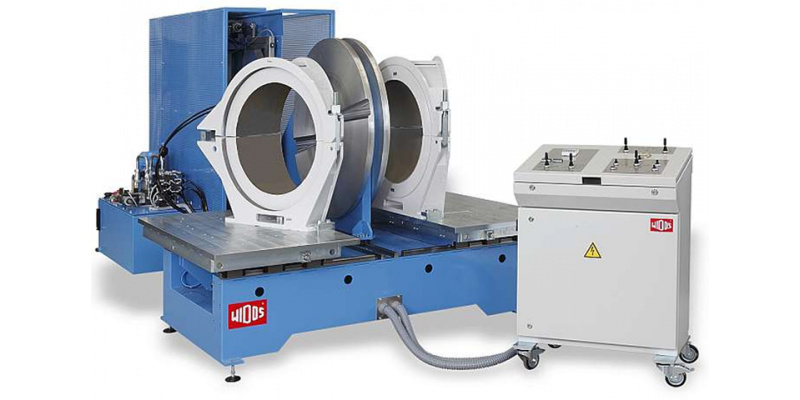

Dielenské zariadenia na zváranie na tupo rúr a tvaroviek z PE, PP a PVDF, pre priemery od DA 500 do DA 1200 mm so servopohonom upínacích čeľustí. Zváracie zariadenie je montované na robustnom základovom ráme, na ktorom sú umiestnené dva pohyblivé zváracie stoly. Upínacie čeľuste sú natáčateľné o 15°, resp. 22,5° pre možnosť zvárania segmentových oblúkov, resp. T-kusov.
| Typ zariadenia | WIDOS 8000 WM* | WIDOS 8000 WM SPA* |
|---|---|---|
| Rozsah v mm | 500 - 1200 | 500 - 1200 |
| Upínacie čeľuste | ||
| Servopohon | ||
| Elektrický hoblík | ||
| Nahrievacie teleso | ||
| CNC alebo SPA jednotka | ||
| Základový rám | ||
| Hydraulické upínanie čeľustí | voliteľné | voliteľné |
| Redukčné vložky | ||
| Redukčné vložky DA 500 | ||
| Redukčné vložky DA 560 | ||
| Redukčné vložky DA 630 | ||
| Redukčné vložky DA 710 | ||
| Redukčné vložky DA 800 | ||
| Redukčné vložky DA 900 | ||
| Redukčné vložky DA 1000 | ||
| Redukčné vložky DA 1100 | ||
| Redukčné vložky DA 1200 | zákl.čeľuste | zákl.čeľuste |
| Adaptér pre priemery DA 500 - 560 | ||
| Príslušenstvo | ||
| Adaptér na príruby | ||
| Ľavý prestvatiteľný stôl | ||
| Druhý pracovný hydr. valec | voliteľné | voliteľné |
| Čítacie pero na čiarový kód | ||
| USB konektor | ||
| SD pamäťová karta | ||
| Zvárací preukaz | ||
| Rozmerová karta | ||
| Ovládací softvér | ||
* k zariadeniu je k dispozícii nadstavba pre výrobu zváraných 45°, 60° a 90° T-kusov do dimenzie DA 800
Zváracie zariadenie je montované na stabilnom oceľovom základovom ráme a je osadené dvoma pohyblivými pracovnými stolmi, ktoré sú vedené v precíznych vodiacich tyčiach. Posuv pracovných stolov je zabezpečovaný hydraulickým agregátom. Upínacie čeľuste sú upevnené na pracovných stoloch a pre zváranie segmentových oblúkov, resp. T-kusov sú natáčateľné o 15°, resp. 22,5°. Pre upevnenie menších dimenzií rúr je možné dodať redukčné upínacie vložky. Upínanie zváraných dielov je štandardne manuálne, podľa požiadavky je možné dodať hydraulické upínanie.
Plávajúce uloženie pracovných stolov umožňuje stabilné uchytenie nahrievacieho telesa (zrkadla) a rovinného hoblíka, ktorých lineárny posuv medzi upínacie čeľuste je ovládaný pneumaticky a zaručuje tým vysoké nároky na kvalitu a ich dlhú životnosť. Nahrievacie teleso je opatrené nelepivou (antiadhéznou) povrchovou vrstvou a elektronickou reguláciou teploty. Rovinný hoblík je opatrený reťazovým prevodom v uzavretom hliníkovom telese a poháňaný trojfázovým elektromotorom, optimalizovaným na vysoký rezný výkon a tichý chod.
